analissa DFD

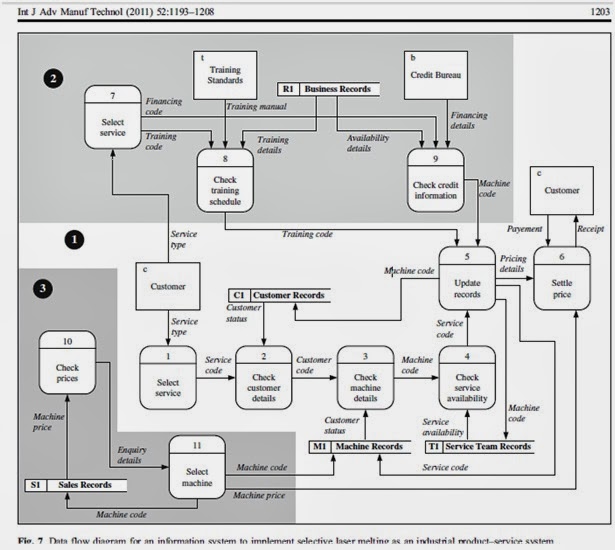

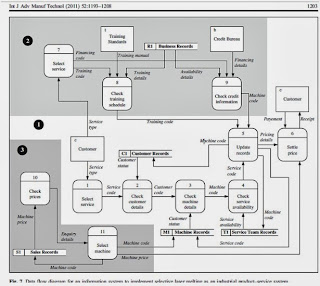

Dalam hal ini kita akan membahas atau menganalisa sebuah data flow diagram (dfd) suatu perusahaan dimana tentang sebuah tinjauan arus informasi model diagram untuk sistem produk-layanan

Dalam dfd diatas yaitu sebuah proses pelayanan sesuai dengan sistem yang berurutan.dengan dfd kita dapat mengetahui indikasi mengenai bagaimana data ditransformasi pada saat data bergerak melalui sistem masing-masing pendekatan pemodelan memiliki nya kekuatan dan kelemahan. Pada dfd di atas terdapat external entity , proses , data flow (arus data) dan data store (simpan data) Terdapat 4 external entity 11 proses 26 data flow (arus data) dan 5 data store ( simpan data) Data flow diagram di atas yaitu tentang suatus sistem informasi untuk melaksanakan laser yang mencair selektif sebagai sistem produk layanan industri skema yang diusulkan untuk solusi terpadu produk dan jasa sebagai syarat atau pegangan tunggal dalam sebuah sistem. Mereka bisa dimodelkan dengan cara fungsi desain yang berorientasi melibatkan tertundanya siistem dalam berinteraksi dikelola bagian . Representasi arus informasi untuk orientaasi fungsi desain menyediakan mekanisme berguna untuk menggambarkan fungsi input dan output dalam sistem dan organisasi . dari entity training standards arus data mengalir menuju proses check training scedule , data store business record arus data keluarannya menuju ke check training scedule dan check kredit infornation juga ke proses select service arus data (training code) menuju check training scedule juga check kredit information dan entity credir burneu masuk ke check kredit information dengan arus data financing details. Lalu dari proses check training scedule dan check kredit information masuk ke proses update records dan keluar arus data menuju proses settle price dan data store service team records Pada entity customer terdapat masukan dan keluaran dari proses settle price, lalu sattle price sendiri juga mendapat masukan dari select mechine. Pada entity customer yang lain arus data keluar menuju select service dan proses select service dari salect service dari select service ke check customer details lalu ke check machine details dan masuk ke proses check service avaibility. Dan begitulah proses atau sistem yang terus berlangsung tidak kan berhenti sampai adanya pengupdatean atau pengubahan sistem dalam sistem di suatu perusahaan. contoh apapun yang dipilih harus dibangun dari perspektif pelanggan. melakukan hal ini dapat membantu berkonsentrasi pada pemenuhan pelanggan dan mempromosikan fokus ini selama interaksi. model-model ini kemudian dapat membantu operator dengan menawarkan baik banyak wawasan atau model wawasan untuk proses desain Dalam konstruksi sosial, pemilihan dan penerapan Model informasi ini juga dapat didasarkan pada komunikasi pertimbangan.

DATA FLOW DIAGRAM (DFD)

Tentang DFD
DFD sering digunakan untuk menggambarkan suatu sistem yang telah ada atau sistem baru yang akan dikembangkan secara logika tanpa mempertimbangkan lingkungan fisik dimana data tersebut mengalir (misalnya lewat telpon, surat dan sebagainya) atau lingkungan fisik dimana data tersebut akan disimpan (misalnya file kartu, microfiche, hard disk, tape, diskette dan lain sebagainya).
DFD merupakan alat yang digunakan pada metodologi pengembangan sistem yang terstruktur (structured Analysis and design). DFD merupakan alat yang cukup popular sekarang ini, karena dapat menggambarkan arus data di dalam sistem dengan terstruktur dan jelas. Lebih lanjut DFD juga merupakan dikumentasi dari sistem yang baik.
Beberapa symbol digunakan di DFD untuk maksud mewakili (Jogiyanto ,1990):
External entity (kesatuan luar) atau boundary (batas sistem);
Data flow (arus data);
Process (proses);
Data store (simpanan data).
Kesatuan Luar
Setiap sistem pasti mempunyai batas sistem (boundary) yang memisahkan suatu sistem dengan lingkungan luarnya. Sistem akan menerima input dan menghasilkan output kepada lingkungan luarnya. Kesatuan luar (external entity) merupakan kesatuan (entity) dilingkungan luar sistem yang dapat berupa orang, organisasi atau sistem lainnya yang berada dilingkungan luarnya yang akan memberikan input atau menerima output dari sistem.
Kesatuan luar ini kebanyakan adalah salah satu dari berikut ini (Jogiyanto ,1990) :
 Suatu kantor, departemen atau divisi dalam perusahaan tetapi di luar sistem yang sedang dikembangkan.
 Orang atau sekelompok orang diorganisasi tetapi di luar sistem yang sedang dikembangkan.
 Suatu organisasi atau orang yang berada di luar organisasi seperti misalnya langganan, pemasok.
 Sistem informasi yang lain di luar sistem yang sedang dikembangkan.
 Sumber asli dari suatu transaksi.
 Penerima akhir dari suatu laporan yang dihasilkan oleh sistem.



Arus Data
Arus data (data flow) di DFD diberi simbol suatu panah. Arus data ini mengalir diantara proses (process), simpanan data (data store) dan kesatuan luar (exsternal entity). Arus data menunjukan arus data yang dapat berupa masukan untuk sistem atau hasil dari proses sistem dan dapat berbentuk sebagai berikut ini (Jogiyanto ,1990) :
 Formulir atau dokumen yang digunakan di perpustakaan.
 Laporan tercetak yang dihasilkan oleh sistem.
 Tampilan atau output di layar komputer yang dhasilkan oleh sistem.
 Masukan untuk komputer.
 Komunikasi ucapan.
 Surat-surat atau memo.
 Data yang dibaca atau direkamkan ke suatu file.
 Suatu isian yang dicatat pada buku agenda.
 Transmisi data dari suatu komputer ke komputer yang lain.
Proses
Suatu proses adalah kegiatan atau kerja yang dilakukan oleh orang, mesin atau komputer dari hasil suatu arus data yang masuk kedalam proses untuk dihasilkan arus data yang akan keluar dari proses. Untuk physical dataflow diagram (PDFD), proses dapat dilakukan oleh orang, mesin atau computer, sedang untuk logical data flow diagram (LDFD), suatu proses hanya menunjukkan proses dari computer. Perbedaan dari PDFD dan LDFD akan dibahas kemudian. Suatu proses dapat menunjukkan dengan symbol lingkaran atau dengan simbol empat persegi panjang tegak dengan sudut-sudut tumpul (Jogiyanto ,1990).
Simpanan Data
Menunjukkan informasi yang tersimpan dalam file diantara transactions. Data store diidentitaskan dengan “D dengan nomor” untuk data store komputer dan “M dengan nomor” untuk manual data store. Data store disimbolkan sebagai berikut (Jogiyanto ,1990) :
Penggambaran simpanan data di DFD perlu memperhatikan beberapa hal, sebagai berikut:
 Hanya proses saja yang berhubungan dengan simpanan data, karena yang menggunakan atau merubah data di simpanan data adalah proses.
 Arus data yang menuju ke simpanan data dari suatu proses menunjukkan proses update terhadap data yang tersimpan di simpanan data. Update dapat berupa proses:
 Menambah atau menyimpankan record baru atau dokumen baru ke dalam simpanan data.
 Menghapus record atau mengambil dokumen dari simpanan data.
 Merubah nilai data di suatu record atau di suatu dokumen yang ada di simpanan data.
 Arus data yang berasal dari simpanan data ke suatu proses menunjukkan bahwa proses tersebut menggunakan data yang ada di simpanan data. Untuk media simpanan data berupa simpanan luar komputer (disk atau tape) berarti membaca data dari suatu record di file sedang untuk disimpanan data berupa media manual berarti mengambil suatu formulir atau dokumen untuk dilihat isinya dari suatu simpanan data.
 Proses yang melakukan kedua-duanya, yaitu menggunakan dan update simpanan data dapat dilakukan hal berikut:
 Dapat menggunakan sebuah garis dengan panah mengarah kedua arah yang berlawanan dari simpanan data.
 Menggunakan arus data yang terpisah.

DFD sangat berbeda dengan bagan alir (flowchart). Perbedaannya adalah sebagai berikut:
Proses di DFD dapat beroperasi secara parallel, sehingga beberapa proses dapat dilakukan serentak sedangkan bagan alir cenderung menunjukkan proses yang urut.
DFD lebih mencerminkan arus dari data di suatu sistem, sedang bagan alir sistem lebih menunjukkan arus dari prosedur dan bagan alir program lebih menunjukkan arus dari algoritma.
DFD tidak menunjukkan proses perulangan (loop) dan proses keputusan (decision), sedang bagan alir menunjukkanya.
Selain itu, DFD juga memiliki beberapa keterbatasan, antara lain:
 DFD tidak menunjukkan proses perulangan (loop).
 DFD tidak menunjukkan proses keputusan (decision).
 DFD tidak menunjukkan proses perhitungan.

Definisi DFD
DFD
Data Flow Diagram (DFD) merupakan diagram yang mengunakan notasi-notasi atau simbol-simbol untuk mengambarkan sistem jaringan kerja antar fungsi-fungsi yang berhubungan satu sama lain dengan aliran dan penyimpanan data (Adi Nugroho, 2011).
DFD sering digunakan untuk menggambarkan suatu sistem yang telah ada atau sistem baru yang akan dikembangkan secara logika tanpa mempertimbangkan lingkungan fisik dimana data tersebut mengalir atau dimana data tersebut akan disimpan. Salah satu keuntungan menggunakan diagram aliran data adalah memudahkan pemakai (user) yang kurang menguasai bidang komputer untuk mengerti sistem yang akan dikerjakan.
DFD terdiri dari diagram konteks (context diagram) dan diagram rinci (level diagram). Diagram konteks adalah diagram yang terdiri dari suatu proses dan menggambarkan ruang lingkup suatu sistem. Diagram konteks merupakan level tertinggi dari DFD yang menggambarkan seluruh input ke sistem atau output dari sistem. Dalam diagram konteks biasanya hanya ada satu proses. Tidak boleh ada store dalam diagram konteks. Diagram rinci adalah diagram yang menguraikan proses apa yang ada dalam diagram level di atasnya.

Tujuan DFD adalah :

1. Memberikan indikasi mengenai bagaimana data ditransformasi pada saat data bergerak melalui sistem.
2. Menggambarkan fungsi-fungsi(dan sub fungsi) yang mentransformasi aliran data.
Manfaat DFD

Manfaat DFD adalah :
Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.
DFD ini adalah salah satu alat pembuatan model yang sering digunakan,khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem.Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.
Syarat Memuat DFD
Syarat-syarat pembuatan DFD ini adalah :
1. Pemberian nama untuk tiap komponen DFD
2. Pemberian nomor pada komponen proses
3. Penggambaran DFD sesering mungkin agar enak dilihat
4. Penghindaran penggambaran DFD yang rumit
5. Pemastian DFD yang dibentuk itu konsiten secara logika


Tips-tips dalam membuat DFD
 Berikut ini tips-tips dalam membuat DFD :
 Pilih notasi sehingga proses yang didekomposisi atau tidak didekomposisi dapat dibaca dengan mudah
 Nama proses harus terdiri dari kata kerja dan kata benda
 Nama yang dipakai untuk proses, data store, dataflow harus konsisten (identitas perlu)
 Setiap level harus konsisten aliran datanya dengan level sebelumnya
 Usahakan agar external entity pada setiap level konsisten peletakannya
 Banyaknya proses yang disarankan pada setiap level tidak melebihi 7 proses
 Dekomposisi berdasarkan kelompok data lebih disarankan (memudahkan aliran data ke storage yang sama)
 Nama Proses yang umum hanya untuk proses yang masih akan didekomposisi
 Pada Proses yang sudah tidak didekomposisi, nama Proses dan nama Data harus sudah spesifik
 Aliran ke storage harus melalui proses, tidak boleh langsung dari external entity
 Aliran data untuk Proses Report .. : harus ada aliran keluar. Akan ada aliran masuk jika perlu parameter untuk mengaktifkan report
 Aliran data yang tidak ada datastorenya harus diteliti, apakah memang tidak mencerminkan persisten entity (perlu disimpan dalam file/tabel), yaitu kelak hanya akan menjadi variabel dalam program.

Langkah membuat/menggambar DFD
Tidak ada aturan baku untuk menggambarkan DFD. Tapi dari berbagai referensi yang ada, secara garis besar langkah untuk membuat DFD adalah :
 Identifikasi Entitas Luar, Input dan Output
 Identifikasi terlebih dahulu semua entitas luar, input dan ouput yang terlibat di sistem.

Buat Diagram Konteks (Diagram Context)
Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan sistem dengan lingkungan luarnya.
Caranya :
 Tentukan nama sistemnya.
 Tentukan batasan sistemnya.
 Tentukan terminator apa saja yang ada dalam sistem.
 Tentukan apa yang diterima/diberikan external entity dari/ke sistem.
 Gambarkan diagram konteks.


Buat Diagram Level Zero (Overview Diagram)
Diagram ini adalah dekomposisi dari diagram konteks.
Caranya :
 Tentukan proses utama yang ada pada sistem.
 Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya).
 Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data.
 Hindari perpotongan arus data
 Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).

Buat Diagram Level Satu
Diagram ini merupakan dekomposisi dari diagram level zero.
Caranya :
 Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero.
 Tentukan apa yang diberikan/diterima masing-masing sub-proses ke/dari sistem dan perhatikan konsep keseimbangan.
 Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data.
 Hindari perpotongan arus data.
 Beri nomor pada masing-masing sub-proses yang menunjukkan dekomposisi dari proses sebelumnya. Contoh : 1.1, 1.2, 2
